產品特色

• ia區域本安防爆認證，可用于0區環境

• 內置濕度傳感器（選配）

• 多參數顯示和輸出：溫度、壓力、體積流量、質量流量等

• IP66防護

• 可選高精度：優于0.5%

• 可現場標定混合氣體（最多5種成分），并存儲20種混合氣

技術指標

安防爆認證    ATEX和IECEx： Ex ia IIC T4 Ga Tamb -20 ℃ ~  70℃

                          北美：Class I， Div 1， Groups A-D T4， Ex ia

                                     Class I， Zone 0， AEx\Ex ia IIC T4 Ga

                                     Tamb -20℃ ~ 70℃

介質要求    潔凈的非腐蝕性氣體

介質種類    內置98種氣體，用戶可現場編輯混合氣體 （最多5種成分），并最多存儲20種混合氣

量        程    從0-0.5 SCCM   到   0-1000 SLPM

測量范圍（量程比）    0.01-100%滿量程（10000:1）

質量流量普通精度    ±（0.8 %讀數 + 0.2 %滿量程）

質量流量高精度        ±（0.4 %讀數 + 0.2 %滿量程）（量程≥5 SCCM可選）

累計流量精度    流量精度之外增加±0.1%讀數額外誤差

重  復  性    ± （0.2%讀數+0.02 %滿量程）

質量流量零點和滿量程溫度漂移    ±0.03%滿量程/℃（從25℃開始）

質量流量零點和滿量程壓力漂移    ±(0.08% 讀數+ 0.02% 滿量程)/atm

                                                         （從校準壓力開始）

顯  示  屏    LCD單色顯示屏（帶背光）

顯示方式    同時顯示質量流量、體積流量、壓力、溫度

傳感器響應時間    ＜1ms

顯示響應時間    127ms

預熱時間    ＜ 1 s

工作溫度    -20 ~ 70 ℃（環境和氣體）

溫度精度    ± 0.75℃

工作濕度    0 ～ 95 %，無冷凝

內置濕度傳感器精度（可選）    ±1.8%RH@23℃（0-90%RH）

濕度漂移    ±0.05%RH/℃（0 ~ 60℃）

工作壓力    11.5-60PSIA

壓力精度    ±0.75%讀數（＞1atm）；

                    ±0.1PSIA（＜1atm）

耐        壓    80PSIA（靜壓）；

                   15PSID（進出口差壓）

滿量程壓損    參考詳細壓損表

數字輸出信號   串口ASCII碼和Modbus RTU via RS232（默認）；可選串口ASCII碼和Modbus RTU via RS485

模擬輸出信號    4-20mA

數據刷新頻率    數字信號40 Hz@19200波特率；

                模擬信號：1000 Hz

屏幕刷新頻率    10 Hz

模擬信號精度    在基礎誤差上額外增加±0.1%滿量程誤差

供電電壓與電流    請查看說明書DOC-MANUAL-IS-SAFEINSTALLATION

電氣接口    DB15

接液材質    主體：316L SS，303SS

                   傳感器：氧化鋁陶瓷，金，玻璃，熱固化環氧樹脂，

                    熱固化硅橡膠，硅，聚酰胺

                    密封材質：FKM

過程接口    NPT內螺紋，詳細規格參考壓損表；；其他過程接口請咨詢

安裝方向    無要求

安裝固定孔    4×6-32UNC螺紋，孔深7.01mm

防護等級    IP66

精度升級

滿量程為0.5 SCCM -1000 SLPM，

其中10 SCCM - 20 SLPM量程段，下述指標升級：

質量流量普通精度        ± 0.75% 讀數或± 0.1% 滿量程（取最大值）

質量流量高精度            ± 0.6% 讀數或± 0.1% 滿量程（取最大值）

重復性                            ±（0.1% 讀數 + 0.02% 滿量程）

質量流量零點漂移        ± 0.03%滿量程/ ℃（從25℃開始）

                                      ± 0.01%滿量程/ Atm（從清零壓力開始）

質量流量滿量程漂移    ± 0.03%滿量程/ ℃（從25℃開始）

                                       ± 0.1 %讀數/ Atm（從校準壓力開始）

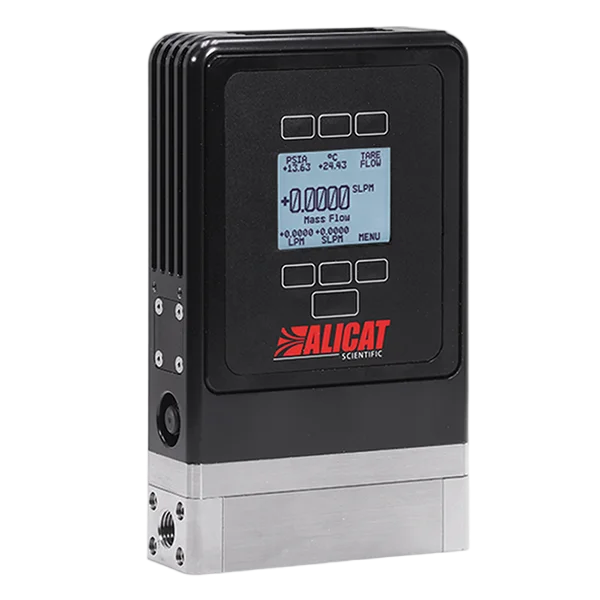

產品大圖

尺寸壓損

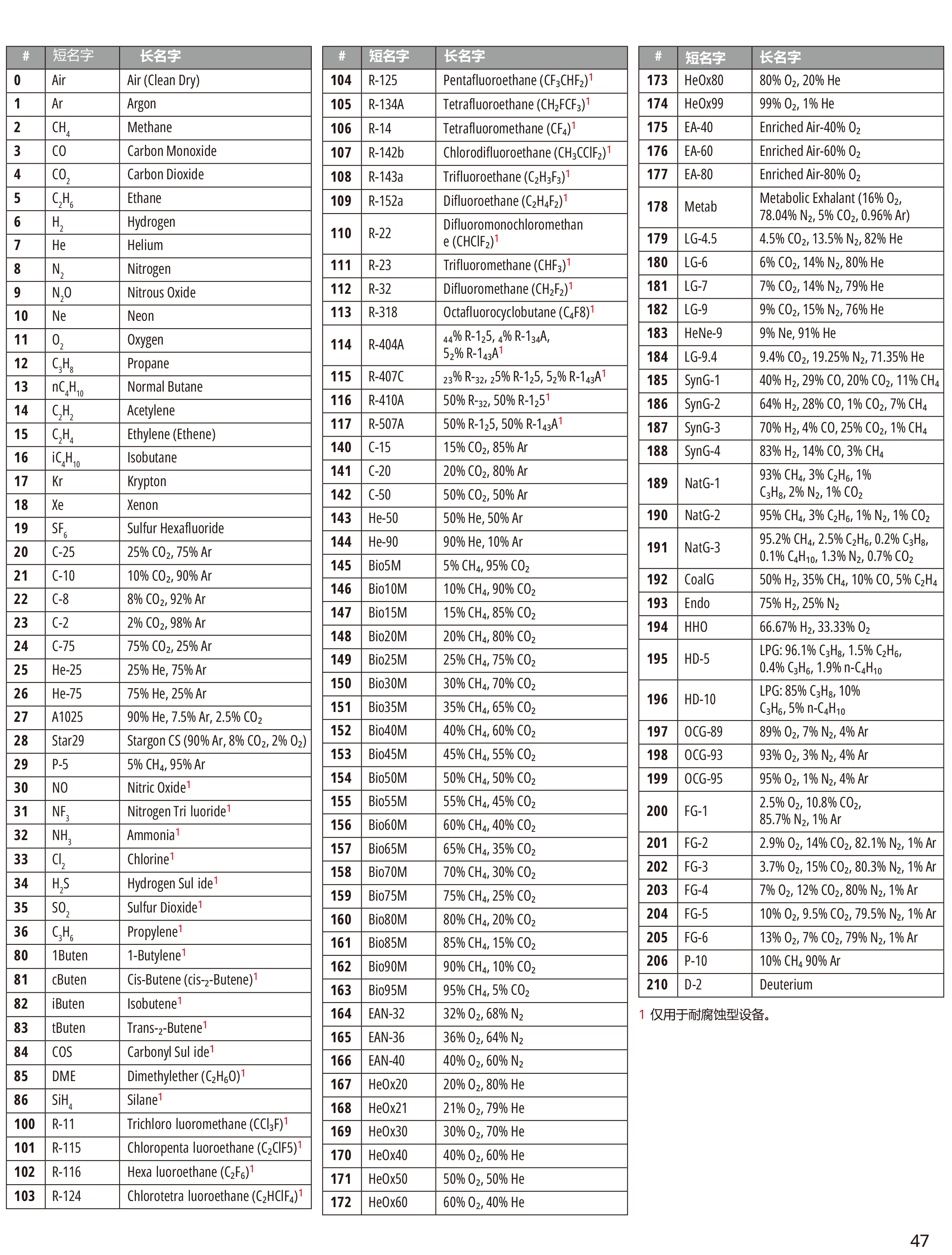

氣體編碼

宣傳彩頁

ALICAT ISMQ系列25V1.pdf
