產品特色

• ia區域本安防爆認證，可用于0區環境直接測控，無需額外的閥門配置

• 內置濕度傳感器（選配）

• 多參數顯示和輸出：溫度、壓力、體積流量、質量流量，設定值，閥門驅動百分比等

• IP66防護

• 可選高精度：優于0.5%

• 可現場標定混合氣體（最多5種成分），并存儲20種混合氣

• 標配閥門自整定和累積流量批次控制功能

性能指標

本安防爆認證    ATEX和IECEx： Ex ia IIC T4 Ga Tamb -20 ℃ ~  70℃

                          北美：Class I， Div 1， Groups A-D T4， Ex ia

                                     Class I， Zone 0， AEx\Ex ia IIC T4 Ga

                                     Tamb -20℃ ~ 70℃

介質要求    潔凈的非腐蝕性氣體

介質種類    內置98種氣體，用戶可現場編輯混合氣體 （至多5種成分），

                   并至多存儲20種混合氣

量        程    從0-10 SCCM   到   0-2SLPM

量程可控比（穩態）    0.5-100%滿量程（200:1）

質量流量普通精度       ± 0.6% 讀數或± 0.1% 滿量程（取最大值）

累計流量精度    流量精度之外增加±0.1%讀數額外誤差

重  復  性    ±0.1 %滿量程

質量流量零點漂移    ± 0.01%滿量程/ ℃（從清零溫度開始）

                                   ± 0.01%滿量程/ Atm（從清零壓力開始）

質量流量滿量程漂移    ± 0.01%讀數/ ℃（從25℃開始）

                                      ± 0.1 %讀數/ Atm（從校準壓力開始）

顯  示  屏    LCD單色顯示屏（帶背光）

顯示方式    同時顯示質量流量、體積流量、壓力、溫度、設定值、

                   閥門驅動百分比

傳感器響應時間    ＜1ms

顯示響應時間    ＜10ms（與流量相關）

控制響應時間（T63）    ＜100ms（與流量相關，用戶可調）

預熱時間    ＜ 1 s

閥門類型   常閉

工作溫度    -20 ~ 70 ℃（環境和氣體）

溫度精度    ± 0.75℃

工作濕度    0～95 %，無冷凝

內置濕度傳感器精度（可選）    ±1.8%RH@23℃（0-90%RH）

濕度漂移    ±0.05%RH/℃（0 ~ 60℃）

工作壓力    11.5-160PSIA

壓力精度     ±0.5%讀數（＞1atm）；

                    ±0.07PSIA（＜1atm）

耐        壓    200PSIA（靜壓）；75PSID（進出口差壓）

滿量程壓損    參考詳細壓損表

數字輸入/輸出信號   串口ASCII碼和Modbus RTU via RS232（默認）；可選串口ASCII碼和Modbus RTU via RS485

模擬輸入/輸出信號    4-20mA

數據刷新頻率    數字信號40 Hz@19200波特率；

                           模擬信號：1000 Hz

屏幕刷新頻率    10 Hz

模擬信號精度    在基礎誤差上額外增加±0.1%滿量程誤差

供電電壓與電流    請查看說明書DOC-MANUAL-IS-SAFEINSTALLATION

電氣接口    DB15

接液材質    主體：316L SS，303SS

                   傳感器：氧化鋁陶瓷，金，玻璃，熱固化環氧樹脂，

                    熱固化硅橡膠，硅，聚酰胺

                    閥門材質：銅，430FR SS

                    密封材質：FKM

過程接口    NPT內螺紋，詳細規格參考壓損表；其他過程接口請咨詢；

安裝方向    無要求

安裝固定孔    4×6-32UNC螺紋，孔深7.01mm

防護等級    IP66

尺寸壓損

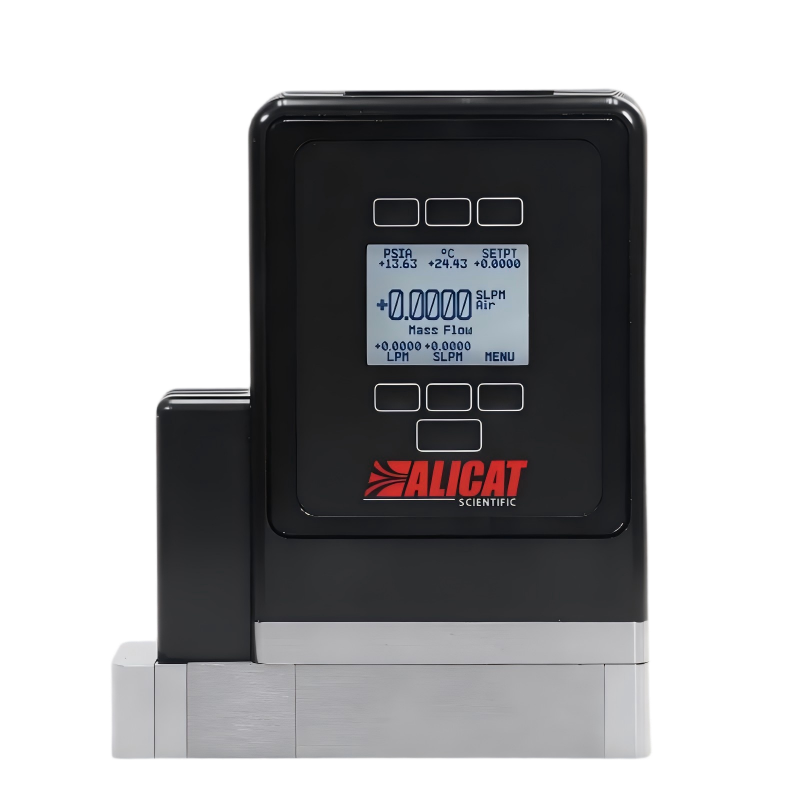

產品大圖

氣體編碼

宣傳彩頁

ALICAT ISMCQ系列25V1.pdf
