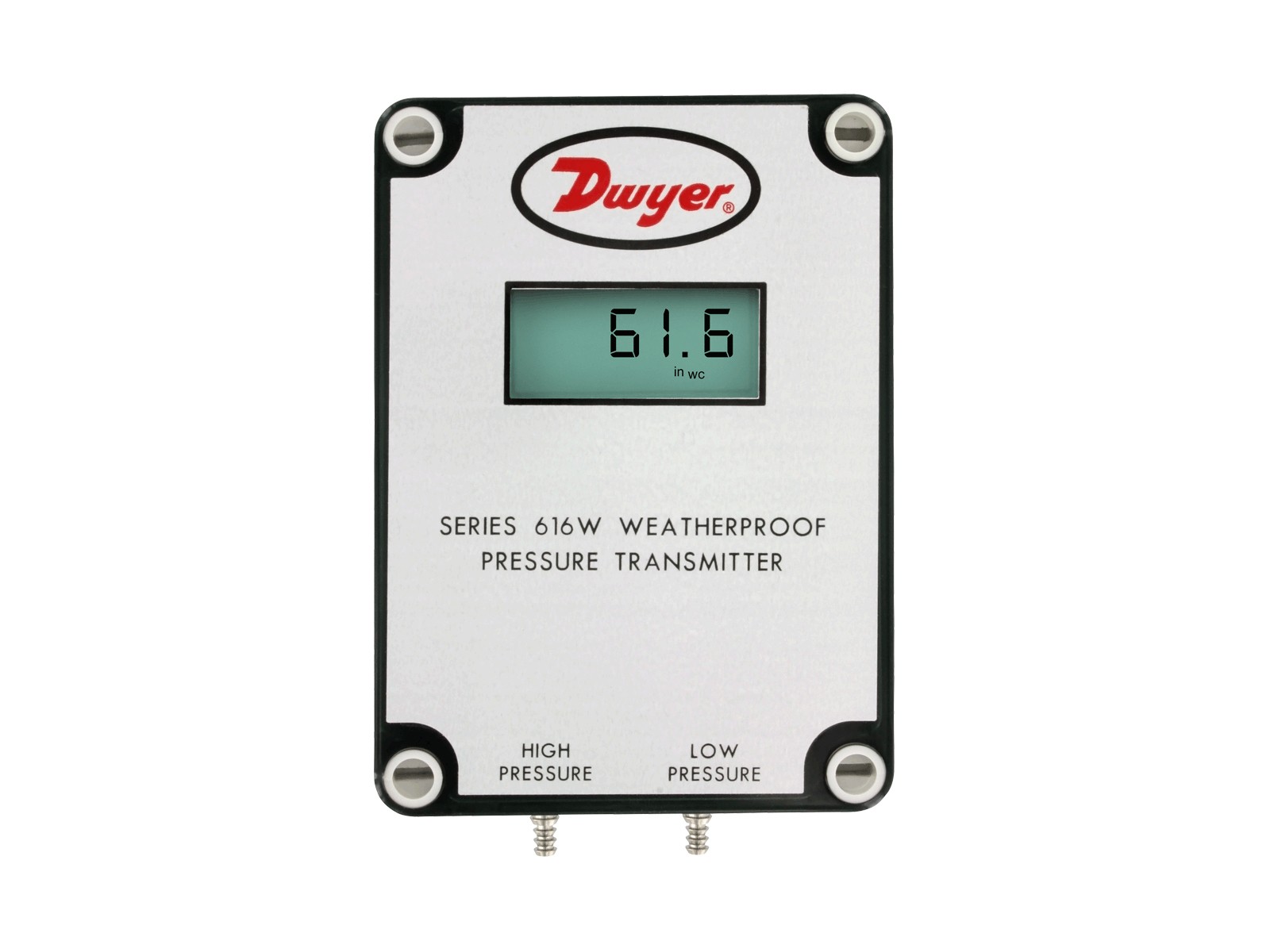

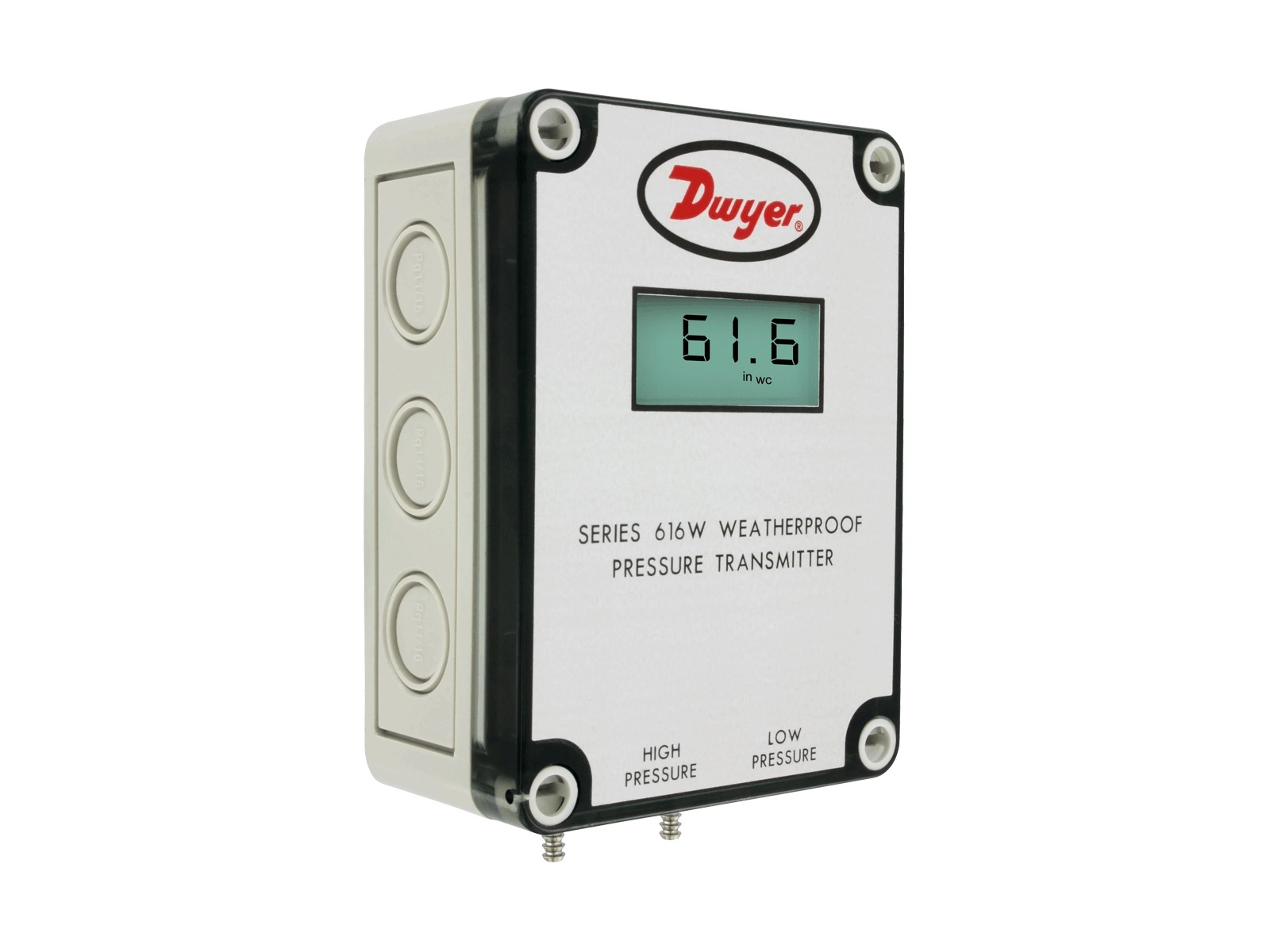

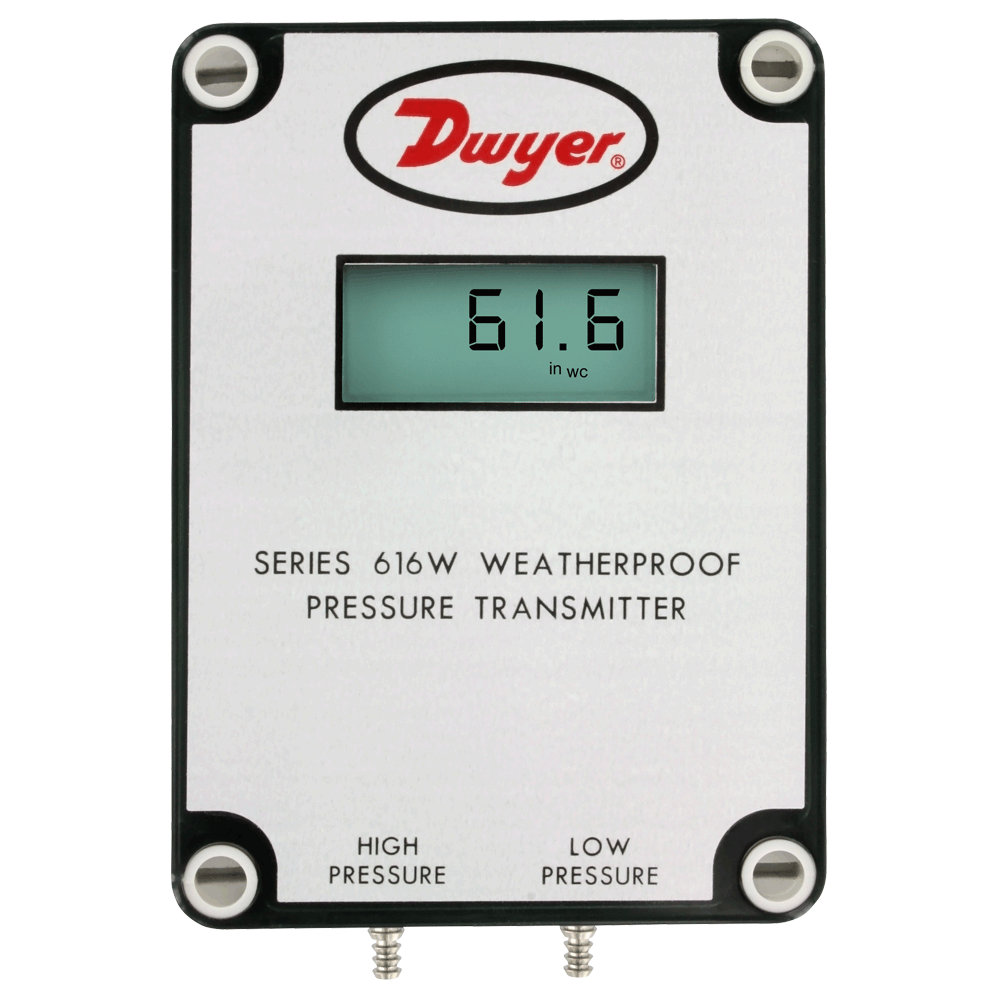

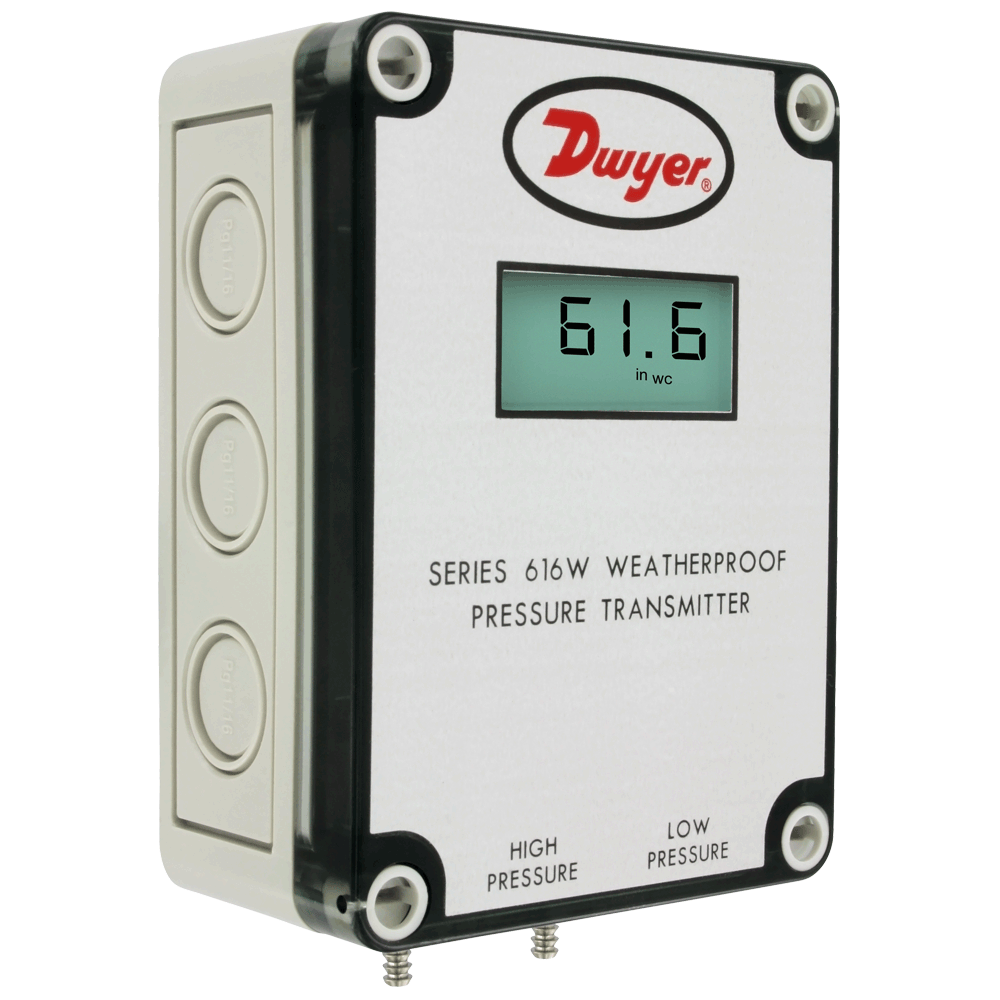

Dwyer 差壓變送器 616W系列

NEMA 4X防護，精度為0.25%，量程范圍從0 - 1英寸水柱到0 - 100psid

616W系列微差壓變送器能夠測量正壓，負壓和差壓，精度為0.25%。它采用聚碳酸酯外殼，NEMA 4X（IP66）的防護，用于監測空氣或其它兼容氣體，輸出4-20mA。

兩線制的設計，多種量程范圍可以選擇，工廠會在出廠前校準。量程和零點可在校準時調整，但它不能大幅度改變量程。可選LCD數顯用于現場顯示（如果不需要LCD顯示，去掉后面的后綴）。

應用及案例

? Dust collection

? Outdoor HVAC

? Roof-top equipment

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? NEMA 4X rated enclosure provides protection in harsh environments permitting outdoor monitoring or in areas where dust and particulate matter exists

? Easy to read LCD display provides immediate local alerts allowing corrective action to be taken quicker to eliminate the problem from becoming widespread

? Zero and span controls provides easy calibration checks and shorter installation time to get device running and monitoring

技術指標

介質：空氣和不易燃，兼容氣體
材質：請向廠家咨詢
精度：滿刻度的±0.25%，顯示精度為±0.5%
穩定性：±1% F.S./年
溫度范圍：0 至140°F（-17.8 至60°C）
溫度補償范圍：20 至120°F（-6.67 至48.9°C）。
壓力范圍：見表
溫度影響：±0.02% F.S./°F（0.0012%F.S./°C）
電源：10-35 VDC（2-電線）
輸出信號：4 至20 MA
零點和量程調節：電位計調節零點和量程
回路電阻：DC；最大0-1250 Ohms
電流消耗：DC；最大38 MA
電氣連接：旋緊式接線盒
工藝連接：軟管接頭，雙連接尺寸，1/8? 和3/16? （3.12 和4.76 Mm）內徑橡膠管或Vinyl管
防護指標：NEMA 4X（IP66）
安裝定位：垂直方向，其它定位請向廠家咨詢
重量：不帶LCD 8.8 Oz.（249 G）；帶LCD 9.6 Oz（272 G）
認證機構：CE
