監測差壓、風速、風量
MSX Pro系列Magnesense?差壓變送器系列是更加專業的差壓變送器，采用國際標準的創新設計以滿足嚴格的行業標準。它出色的穩定性能，用于樓宇系統中室內關鍵區域，它傳承了MS2系列Magnesense? II差壓變送器的穩定性和多功能性，還簡化了訂購流程，可由工廠按客戶需求配置，節約產品安裝設置時間。壓力單位可選Pa、毫米水柱或英寸水柱，共32個量程可用，均可配置成單向或正負組合量程。MSX Pro系列可差壓線性輸出或風速風量開方后線性輸出。它同時輸出電壓和電流信號，便于維護和檢修。
應用及案例
? 高端建筑中關鍵環境區域的室內壓力監測
? 空氣處理機組中的過濾器狀態監測
? 制藥、半導體、潔凈室的室內壓力監測
? 商業和專業建筑中的風管靜壓測量
? 變風量調節系統中的風速/風量
產品特色
? 翻蓋式防護面板，接線安裝容易
? 電子元器件受到保護，避免意外損壞
? 可上緊固定的面板具備安全保護功能
? 配備了電纜密封接頭用于周邊有水汽的應用場合
? 配備了免工具快速接線端子，方便快速接線
? UL94 V-0認證阻燃和阻煙外殼，在各種應用場合更加安全
介 質 空氣和不可燃的兼容氣體。材質：請咨詢我們
精 度 滿量程的±0.5% FSO（除單向0.5英寸量程為±1% FSO外）
穩 定 性 ±1% FSO / 年
溫度范圍 -20~70 ℃（-4~158 °F）
壓力限制 量程0和1：最大操作壓力為3.6 psi，爆裂壓力為6 psi；
量程2和3：最大工作壓力為6 psi，爆裂壓力為6 psi
電源要求 10-36 VDC（2線），17-36 VDC或隔離的21.6-33 VAC（3線）
輸出信號 4-20 mA（2線）；0-10 V或0-5 V（3線）
響應時間 瞬時（默認）或3秒（可選）
零點和量程調整 數字按鈕
回路電阻 電流輸出：0-1250 Ω（最大）；
電壓輸出：最小負載1 KΩ
電流消耗 最大21 mA
電氣連接 4線可移除的歐式端子排，用于導線16-26 AWG
進線方式 1/2" NPS螺紋，帶電纜密封接頭

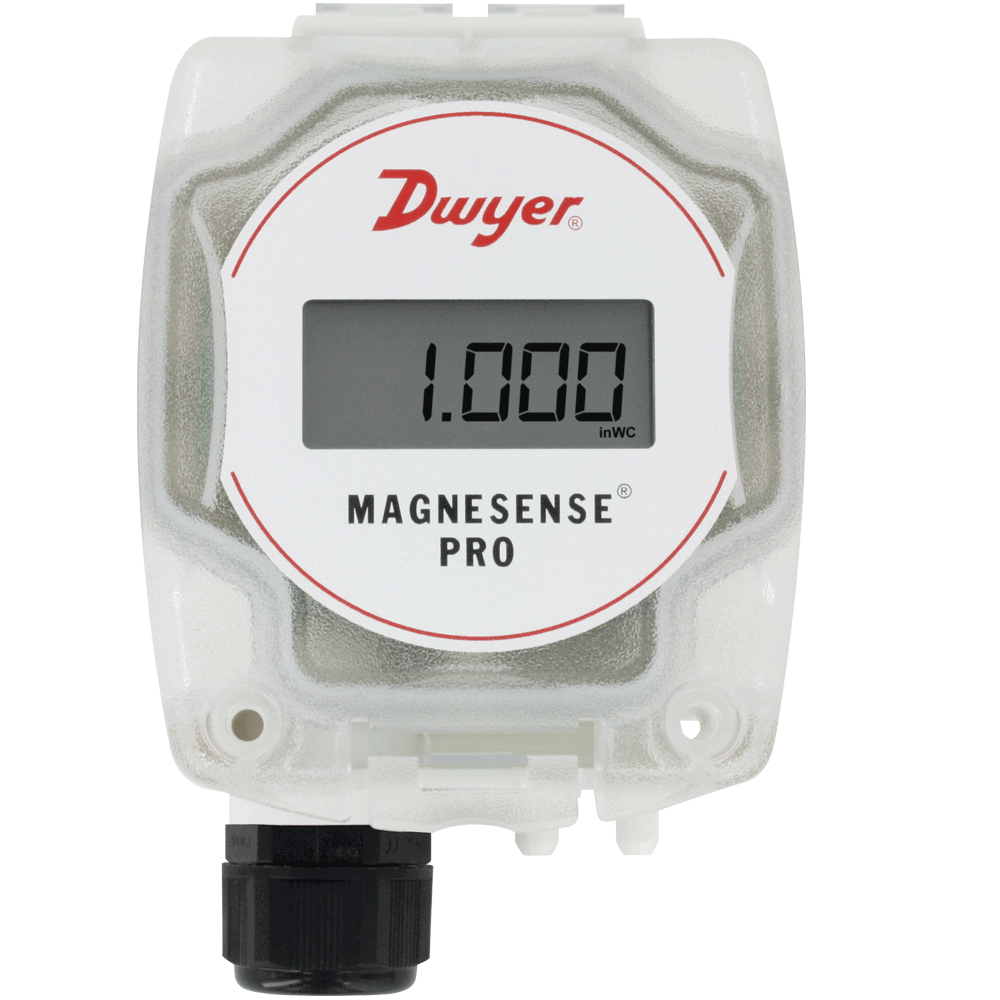

顯 示（可選） 4位LCD顯示屏
過程連接 1/8"，3/16"，1/4"，5 mm和6 mm內徑軟管
外殼防護等級 NEMA 4X（IP66），阻煙等級UL 2043，阻燃等級UL94 V-0
安裝方向 任意
重 量 230 g（8.0 盎司）
機構認證 CE
配件 | |
型號 | 描述 |
A-480 A-481 A-MSX-LCD | 塑料靜壓取壓頭 安裝套件：包括2只塑料靜壓取壓頭和一根7英尺（2.1米）PVC軟管 MSX系列的可替換顯示屏 |
型號表 | |||||||
舉例 | MSXP | -W | 1 | 3 | -IN | -LCD | 可選量程范圍 |
系列號 | MSXP | MSXP Magnesense?差壓變送器 | |||||

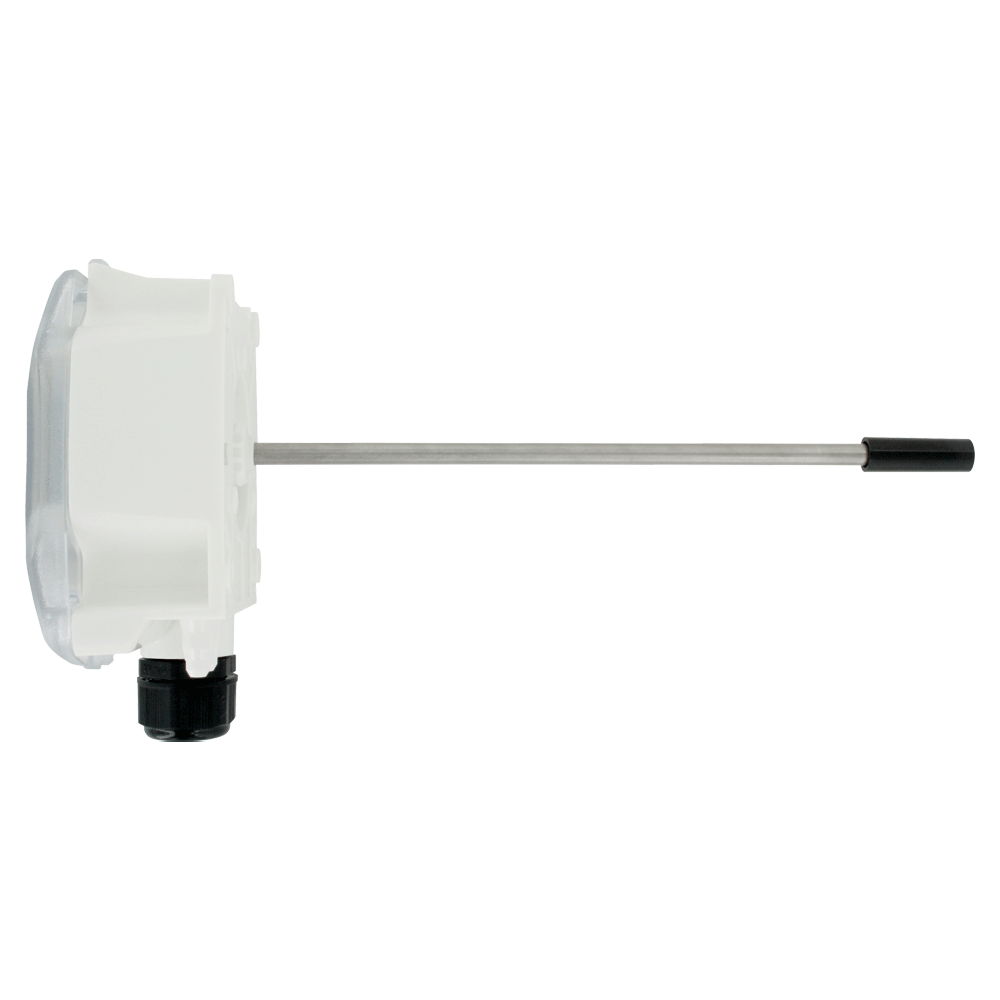

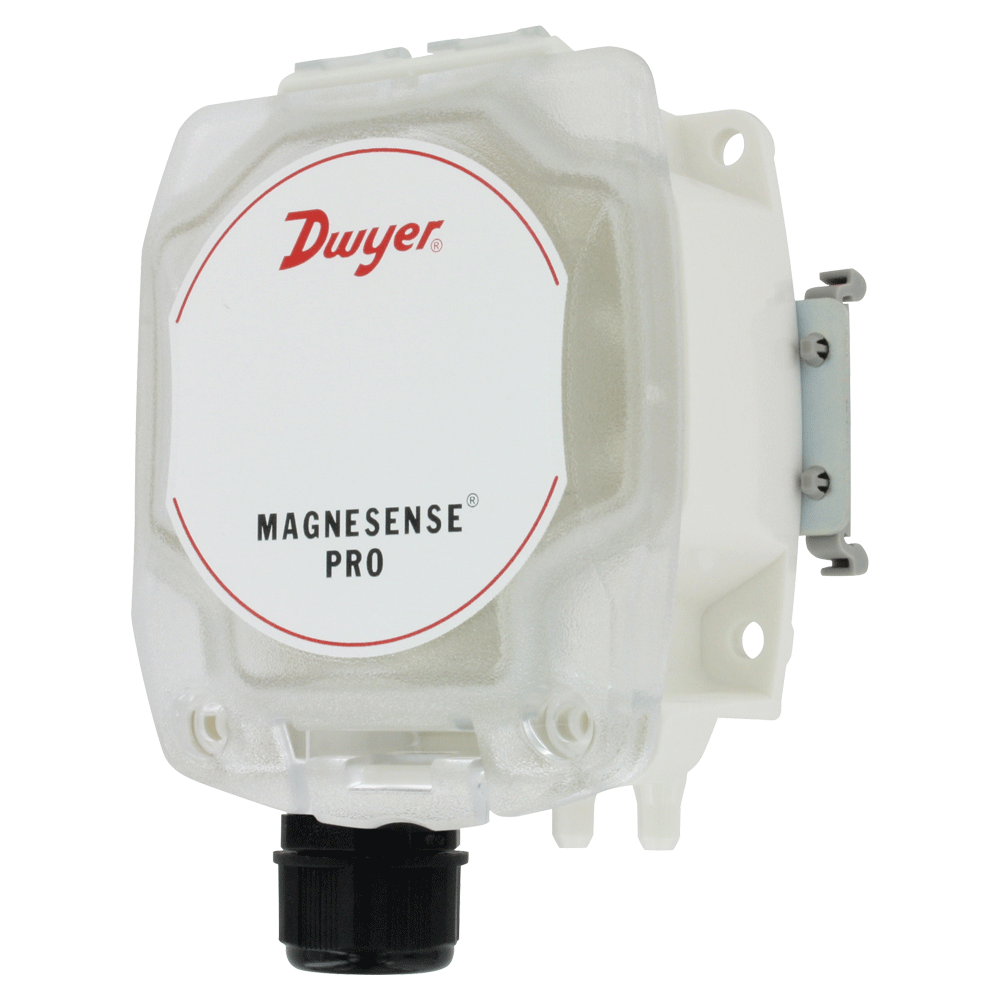

安裝方式 | W U N | 墻裝式 通用安裝式（ 墻裝或風管安裝 ） DIN導軌安裝式 | |||||
量程方式 | 1 2 | 單向量程 正負組合量程 | |||||
量程代碼 | 0 1 2 3 | 0.5 in w.c. , 125 Pa, 12.5 mm w.c. 1 in w.c. , 250 Pa, 25 mm w.c. 5 in w.c. , 1250 Pa, 125 mm w.c. 28 in w.c. , 7000 Pa, 700 mm w.c. | |||||
壓力單位 | IN PA MM | 英寸水柱 Pa 毫米水柱 | |||||
選項 | -A-481 -FC -FP -LCD -NIST -STX -WO | 安裝套件：包括2只塑料靜壓取壓頭和一根7英尺（ 2.1米 ）PVC軟管 工廠校準證書 帶寶塔接頭的過濾配件 液晶顯示屏 NIST可追溯的校準證書 2個塑料靜壓取壓頭 開窗前蓋 | |||||
MSXP壓力選擇 | ||||
in w.c. | Pascal 低 | Pascal 高 | mm w.c. | |
量程代碼0 | 0.05 | 15 | 60 | 1.25 |
0.1 | 25 | 75 | 2.5 | |
0.25 | 40 | 100 | 5 | |
0.5* | 50 | 125* | 12* | |
量程代碼1 | 0.1 | 25 | 100 | 2.5 |
0.25 | 40 | 150 | 5 | |
0.5 | 50 | 160 | 10 | |
1* | 60 | 250* | 25* | |
量程代碼2 | 1 | 250 | 600 | 25 |
2 | 300 | 750 | 50 | |
3 | 400 | 1000 | 100 | |
5* | 500 | 1250* | 125* | |
量程代碼3 | 10 | 1000 | 3000 | 250 |
15 | 1500 | 4000 | 350 | |
25 | 2000 | 5000 | 500 | |
28* | 2500 | 7000* | 700* | |
*是指每個量程代碼下的正滿量程輸出值。 | ||||
