您當前的位置：首頁產品中心Dwyer 差壓變送器 616KD系列

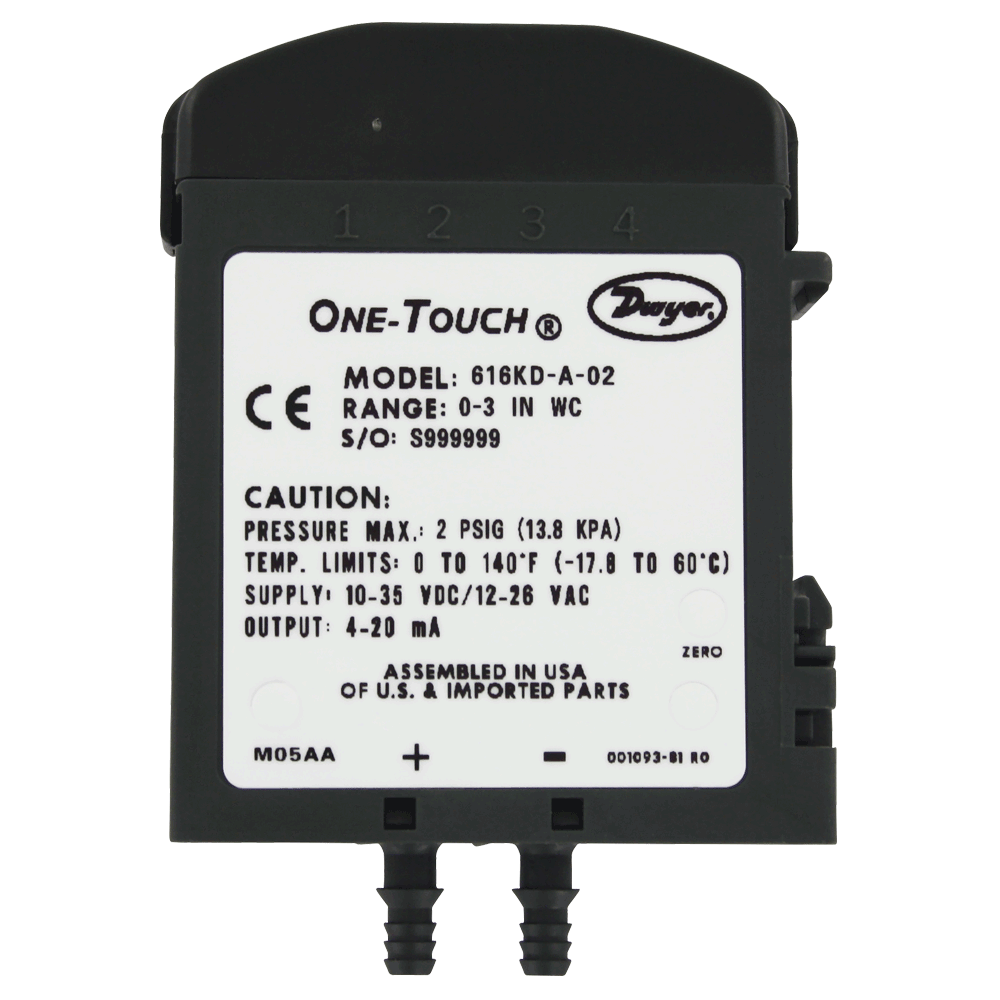

One-Touch? 帶一鍵校準技術
616 KD系列壓差變送器 ?數字按鈕校準技術設計使操作更簡單,是安裝和維護專業人員的理想選擇。這些儀器不僅可以減輕大多數變送器常見的繁瑣的旋轉，而且還能完全消除在校準過程中使用儀器的需要。只有一個數字按鈕，0和SPAN都是正確校準的，沒有其他要求。沒有額外的參考?jí)毫υ椿騿为?dú)的校準裝置是必要的。
應用及案例
? 空氣處理器
? 風管壓力
? 可變風量
? 過濾監控
產品特色
? 簡單的校準按鈕設置零點和量程，節省安裝時間和整個使用壽命
? 在成本效益和緊湊的設備中適合OEM，簡單和價值是關鍵
? 范圍和精度的選擇涵蓋了廣泛的應用，盡量減少組件和確定標準化的設計。
? 可選?1/8 NPT過程與金屬連接允許使用倒塔接頭的配件或壓縮配件用于金屬管材
? 可提供符合UL標準2043的備選靜壓箱額定單元
介 質 空氣和不可燃， 兼容氣體
材 質 請咨詢我們
精 度 616KD-A精度為： ±0.25% FS；
616KD-B精度為：±1% FS；
616KD精度為：±2% FS
穩 定 性 ±1% 滿量程 / year
溫度范圍 0 ~ 140°F （-17.8 ~ 60 ℃）
補償溫度范圍 20 ~ 122°F （-6.67 ~ 50 ℃）
壓力范圍 2 psig （量程5 in w.c. 或以下）； 5 psig （量程10 - 40 in w.c.）
溫度影響 616KD-A： ±0.02% FS/°F； 616KD-B： ±0.04% FS/°F；616KD： ±0.06% FS/°F， 包括零點和量程
電源要求 4-20 mA輸出： 10 - 35 VDC （2線）或12-26 VAC （4線）；
5V輸出：10 - 35 VDC （3線）或12-26 VAC （4線）；
10V輸出： 13 - 35 VDC（3線）或12-26 VAC （4線） 用于 616KD A和B。
16 - 36 VDC （2 或 3線）： 20 - 28 VAC （3線） 用于616KD
輸出信號 4 - 20 mA 或 可現場選擇0-10， 0-5， 2-10， 1-5 volts
零點和量程調整： 按鍵
回路電阻 4-20 mA輸出 （DC）： 0 - 1250 Ω max；Rmax = 50（VpsDC-10） Ω；
4-20 mA輸出 （AC）： 0 - 1200 Ωmax；Rmax = 50（1.4 VpsAC-12） Ω；
電壓輸出：最小5K Ω
電流消耗 616KD A 和 B 最大24 mA。616KD最大 21 mA
電氣連接 螺絲接線排
過程連接 寶塔型， 雙尺寸1/8" & 3/16" （3 mm 和 5 mm）內徑橡膠或乙烯管
外殼防護 NEMA 1 （IP20）
安裝方向 垂直，壓力連接口朝下
重 量 1.8 oz （51 g）
認 證 CE
安裝方向 垂直，壓力連接口朝下
重 量 1.8 oz （51 g）
認 證 CE
配件 | |
型號 | 描述 |
A-360 | 鋁制DIN軌道1m |
A-618 | 終端保護帽 |
型號表 | |||||
示例 | 616KD | -A | -12 | -AT | 616KD-A-12-AT |
系列 | 616KD | 差壓變送器 | |||
精度 | A | 0.25%滿量程 | |||
B | 1.0%滿量程 | ||||
2.0%滿量程 | |||||
量程 | 0 | 0 - 1 in w.c. | |||
1 | 0 - 2 in w.c. | ||||
2 | 0 - 3 in w.c. | ||||
3 | 0 - 5 in w.c. | ||||
4 | 0 - 10 in w.c. | ||||
5 | 0 - 15 in w.c. | ||||
6 | 0 - 20 in w.c. | ||||
7 | 0 - 25 in w.c. | ||||
10 | 0 - 250 Pa | ||||
12 | 0 - 750 Pa | ||||
14 | 0 - 2500 Pa | ||||
15 | 0 - 5000 Pa | ||||
50 | 0 - ±1 in w.c. | ||||
51 | 0 - ±2 in w.c. | ||||
57 | 0 - ±3 in w.c. | ||||
52 | 0 - ±5 in w.c. | ||||
53 | 0 - ±10 in w.c. | ||||
54 | 0 - ±250 Pa | ||||
55 | 0 - ±500 Pa | ||||
56 | 0 - ±750 Pa | ||||
58 | 0 - ±1250 Pa | ||||
選項 | AT | 鋁制銘牌Factory | |||
FC | 工廠檢測報告 | ||||
NIST | NIST認證 | ||||
TC | 端蓋 | ||||

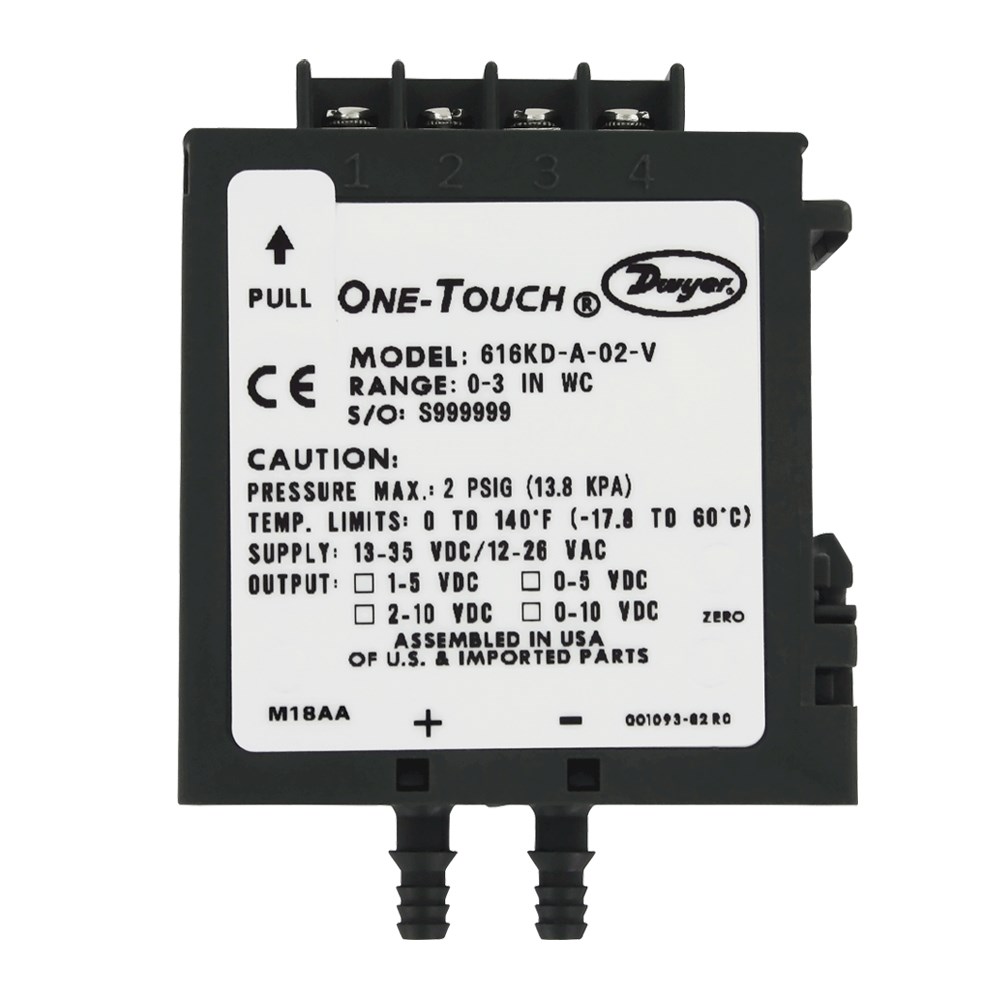

V | 電壓輸出 0 - 5, 1 - 5, 0 - 10, 2 - 10 VDC (現場可選) | ||||
N | 1/8內螺紋NPT連接 | ||||
PR | 額定壓力 | ||||
注意: 00, 01, 10,11.50，51，54,55對應的量程范圍沒有0.25%精度可選。 | |||||
