產品特色

結合數字顯示、開關控制和變送器輸出的3合1產品，可實現壓差的檢測、顯示、輸出和控制的一體化功能

精度高達±1% FS，量程低至 25 Pa

適用嵌入安裝、平面安裝等安裝方式

多種量程范圍、輸出方式和單位可選

無運動部件，防震動

按鍵功能：零位校準、單位切換、繼電器設置、響應時間設置、量程/信號校準等

可選2組繼電器輸出或報警，并同時有LED顯示

高亮數碼管顯示，可選模擬機械表弧形LED指示

性能指標

量       程    0-10000 Pa，九種量程可選

精       度    ±1.0%FS（25 Pa為±2% FS）

介       質    空氣和非易燃，非腐蝕性氣體，對潮氣/粉塵/結露/油污不敏感

介質溫度    0 ～ 60 ℃

外       殼    鑄鋁外殼，PC面板

工作溫度    -20 ～70 ℃

溫度補償    0 ～ 50 ℃

工作壓力    1、2、5、10Kpa，視量程不同；

                  過載5×FS，破壞壓力10×FS

尺       寸    嵌入開孔直徑114 mm，厚度38.30mm

過程連接    1/8”錐形咀，共兩對（側面或背面）

顯       示    4位0.8”數碼管，高亮紅色

模擬輸出    0-10V、4-20mA（三線）

輸出負載    ≤500Ω（電流型），≥2KΩ（電壓型）

通訊輸出    RS485、Modbus（9600-n-8-1）

電氣連接    背面引出電纜或背面螺絲端子

繼  電  器    2×SPST，3A-30VDC/250VAC

                  或1×Buzzer蜂鳴器

穩  定  性    ±0.5%FS/Year

溫       漂    ＜0.05% FS/ ℃ (零點),＜0.08% FS/ ℃ （滿量程）

響應時間    0.5 - 30s

電       源    16-28VAC，16-35VDC

按       鍵    3個輕觸按鍵

防護等級    IP65

認       證    CE

重       量    約340g

選項配件

標配A - S0 配件（含內徑 5 mm軟管 2 m, 螺絲一組及安裝支架3個）可滿足基本的表面或盤面安裝。

另有A-S1，A -S2，A-S7-X配件可選，需單獨訂購，適合各種表面/盤面/嵌入式安裝，請參考配件產品說明。

安裝手冊

1

機構認證

1

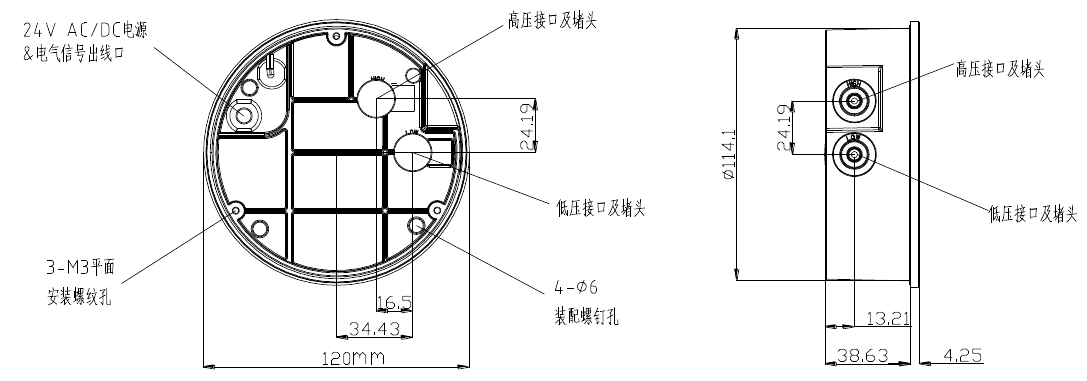

尺寸詳圖

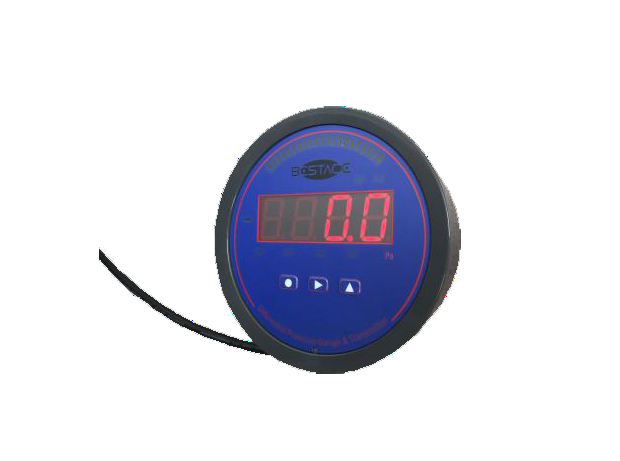

產品大圖

1

型號列表

注：1、五組工程單位的設置用按鍵操作，對應的LED燈會常亮。

       2、零位在中間的定義：選型最后加Z。

             如P3000S1***Z，代表滿量程60pa，零位在 中間，即實際為-30-0-30pa。僅量程1~6可選。
