    光纖生成

    質量流量控制器和壓力控制器經常被用于光纖預制棒的制備、光纖拉絲、帶狀光纖制備的中流量與壓力的控制。光纖及光纖組件生產廠家利用ALICAT毫秒級別的控制速度來保障批量光纖生產過程中需要的重復性和一致性，從而滿足工業自動化生產的需要。

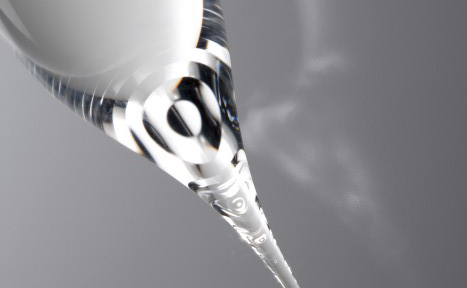

上圖為光纖預制過程（拉絲后）

    光纖預制棒的生產

    光纖預制棒是通過化學氣相沉積、燃燒器加熱、玻璃熔化、成型壓力控制等機加工過程后而獲得的層狀玻璃柱體。隨后將光纖預制棒筆直放入光纖拉絲塔內，從底部開始由拉絲輪卷繞而拉成細長并涂有樹脂薄膜的光纖。光纖預制棒生產過程包含了纖芯光傳輸層和包層。不同的折射密度保障光束順利通過光纖而不發生側壁泄漏，即便是彎曲和環形的光纖。

    光纖預制棒生產廠家利用質量流量控制器:

    ·控制進入燃燒器的氣體流量：通常采用質量流量控制器控制氫氣、氧氣、空氣、乙炔等氣體的流量。

    ·控制化學氣相沉積過程中的氣體流量：通常采用質量流量控制器控制氮氣、氬氣、六氟化硫和氣態四氯化鍺、四氯化硅等的流量。

    ·緊固光纖包層與纖芯：通常采用質量流量控制器控制氯氣流量以及雙閥壓力控制器控制整個過程的壓力以防止纖芯包層脫落。

    光纖預制棒生產過程對質量流量控制器的性能要求:

    ·重復性佳、精度高、控制響應速度快的質量流量控制器

    ·量程可調比寬廣、性價比高、一機多用的質量流量控制器

    光纖預制棒生產廠家選擇質量流量控制器品牌時需要考慮:

    ·外界壓力和溫度波動時，能始終如一地控制在一個恒定不變、穩定的氣體流量

    ·可能需要高溫環境

    ·泄漏率

    ·腐蝕性氣體的流量控制

    ·盡可能降低質量流量控制器的購置數量

上圖為光纖拉絲塔

    光纖拉絲

    光纖拉絲是將玻璃光纖預制棒的末端加熱熔化、吹至圓錐形容器內、從而形成液態玻璃、最終冷卻后形成光纖的過程，整個過程必須在一精密、既定不變、重復性極高的程序下完成，且保證涂覆厚度絕對均勻。

    光纖拉絲過程中的氣體流量與壓力的控制:

    ·光纖拉絲塔石墨爐內的氣氛控制-通常采用質量流量控制控制氬氣、氮氣等背景氣體。

    ·光纖拉絲塔內其它固化過程-通常采用質量流量控制控制氮氣、氧氣、空氣、氬氣等。

    ·鍍膜材料壓力控制-通常采用數字壓力控制器控制反應腔體內的壓力以保證涂覆厚度均。

    光纖拉絲過程對質量流量控制器和壓力控制器的性能要求:

    ·重復性佳、精度高的質量流量控制器，從而產出始終如一的成品

    ·快速穩定的控制響應，以防止可能出現的由光纖拉絲塔內氣源壓力供給不穩定

    ·精密的鍍膜壓力控制

    光纖拉絲過程選購質量流量控制器時需要考慮:

    ·精密測量燃燒器內混合氣體的質量流量

    ·光纖拉絲塔石墨爐內精密氣氛控制

    ·光纖分層和聚合物鍍膜過程中的精密壓力控制

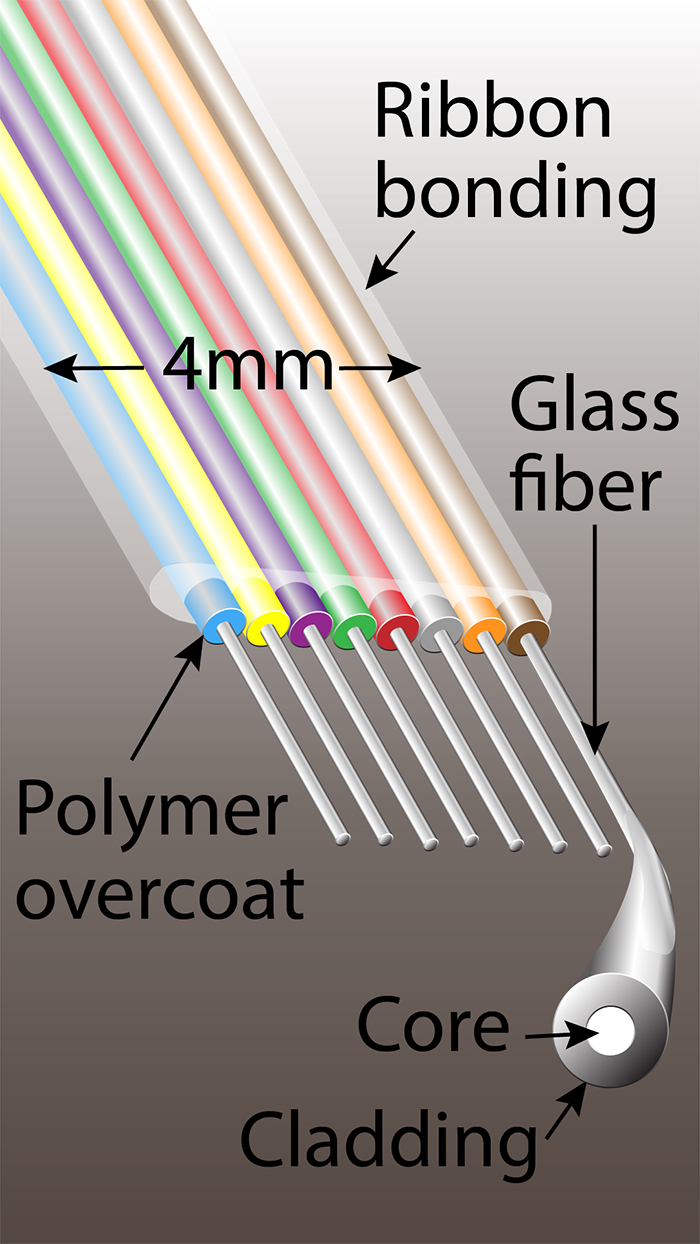

上圖為帶狀光纖，單根光纖的橫截面只比人的頭發略微粗一些

    帶狀光纖的制備

    將光纖緊密排列成帶狀以便于安裝，其過程類似電線線芯外裹保護層。

    ·質量流量控制器用于氣氛控制-介質通常為N2, O2, Air

    ·聚合物調配系統內的壓力控制

    帶狀光纖制備過程中對質量流量控制器和壓力控制器的要求

    ·重復性佳、控制響應速度極快的質量流量控制器

    ·精度高、控制響應速度極快的壓力控制器

    帶狀光纖制備選購質量流量控制器時需要考慮

    ·溫度壓力波動時穩定、恒定不變的氣體流量控制

    ·可能需要高溫反應環境

    ·腐蝕性氣體的流量控制

    定制優化光纖生產過程

    按照各類光纖生產不同的要求與步驟，可考慮下列優化方案。

    寬廣的流量范圍

    ·ALICAT標準質量流量控制器21系列具有200：1的量程可調比，其意味著采購一臺質量流量控制器即可測量和控制1/200滿量程的流量，有效降低采購成本和庫存。

    豐富多樣的工業通訊協議

    ·盡管所有ALICAT標準設備均支持模擬、數字雙重通訊，但大多數玻璃熔化應用的用戶需要以太網通訊，比如：EtherNet/IP, DeviceNet, EtherCAT或Modbus TCP/IP等。ALICAT可定制各種通訊方式。

    密閉腔體內的壓力控制

    ·若要機床上預制棒的背壓或內部壓力，那么您可能希望所采用的壓力控制器既能控制密閉腔體內的壓力，又能在過壓時排放多余壓力，ALICAT雙閥壓力控制器正好就是一臺既能控制壓力又能精密泄壓的設備。

    燃燒器內精密穩定的流量控制

    ·ALICAT質量流量控制器響應速度極快，不到50毫秒即到達穩定狀態。無論前端氣源壓力再怎么波動，流量控制始終穩如泰山。

    ·若由于條件限制，前端氣源無法提供足夠的壓力，這時，您可能需要一臺自身壓損極小、只需一點微小壓力便能通過較大流量的低壓損質量流量計/控制器?。ALICAT低壓損質量流量計/控制器接在管路中時如同隱形。

光線生產應用相關產品：

ALICAT 21系列標準質量流量控制器：

ALICAT質量流量控制器控制響應速度極快，標配屏幕顯示器，同時測量并顯示質量流量、體積流量、壓力和溫度等過程變量參數。200：1的量程可調比意味著每一臺設備可精密穩定測量或控制的最小流量為滿量程的0.5%。

ALICAT 21S系列耐腐蝕質量流量控制器：

耐腐蝕質量流量控制器采用316L不銹鋼本體，專門用于腐蝕性氣體，比如光纖生產中的GeSiCl4、SiCl4 等。MCS耐腐蝕質量流量控制器出廠預設了130種常用氣體。

ALICAT 31系列管路壓力控制器：

采用ALICAT 31系列單閥壓力控制器迅速、穩定地控制聚合物涂層壓力或光纖預制棒的背壓控制。
