產品特色

●  精度準確，無地域限制

●  操作簡單，適用于所有大氣采樣儀

●  結構堅固，防護等級IP67

●  數字化產品

●  多參數顯示和輸出：溫度、濕度、壓力、流量等

●  測量范圍廣，0.5～100%滿量程

技術指標

介質要求    空氣

量       程    25.000 SLPM

測量范圍    0.5～100%滿量程

顯  示  屏    帶背光單色LED顯示屏，

顯示方式    同時顯示質量流量、體積流量、壓力（絕壓、表壓或大氣壓）、溫度、濕度

精度和重復性    ±1%讀數

大氣壓精度    ±1 mm Hg在475～825 mmHg（63.3～110 KPa）

典型顯示響應時間    255 ms（用戶可調）

典型預熱時間    ＜1s

工作溫度    -30 ～ 60℃（環境和氣體）

溫度探頭精度    ±0.2℃

充電溫度    0 ～ 45℃

工作濕度    0 ~ 95% RH，無冷凝

相對濕度精度    ±3.5% RH

ma x 工作壓力（靜壓）    80 PSIA

mi n 操作壓力（靜壓）    9.5 PSIA

ma x 工作差壓    10 PSID

壓力精度    ±0.1 PSIA

數字輸出信號   RS232（Alicat自有串口協議）

數據刷新頻率    數字信號40 Hz@ 19200波特率

屏幕刷新頻率    10 Hz

無線通訊    低功耗藍牙通訊（需要下載Alicat連接APP，手機兼容安卓或者蘋果系統）

電氣接口    micro-USB B

續航時間    18小時（不開藍牙或背光的正常耗電水平）

充電時間    3.5小時（使用2A USB充電器，設備關閉）

材       質    主體材質：鋁；密封圈：硅橡膠；傳感器材質請咨詢

過程接口    1/4" NPT內螺紋

安裝方向    位置不敏感

安裝固定孔    8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級    IP67，防雨外殼；

                 便攜箱：防水型

便攜箱

①  66系列校準儀

②  塔式接頭（1/4"NPT，可與⑥連接）

③  泄露測試接頭（用戶自己提供）

④  外部溫度探頭（帶1.8米電纜）

⑤  下部管接頭（1/4"NPT轉1.25"內徑適配器）

⑥  硅膠管（長度1.5米，1/4"內徑 x 7/16"外徑）

⑦  校驗證書

⑧  電源和USB數據線

⑨  上部管接頭（1/4"NPT轉1.25"外徑適配器）

參數對比

快速校準

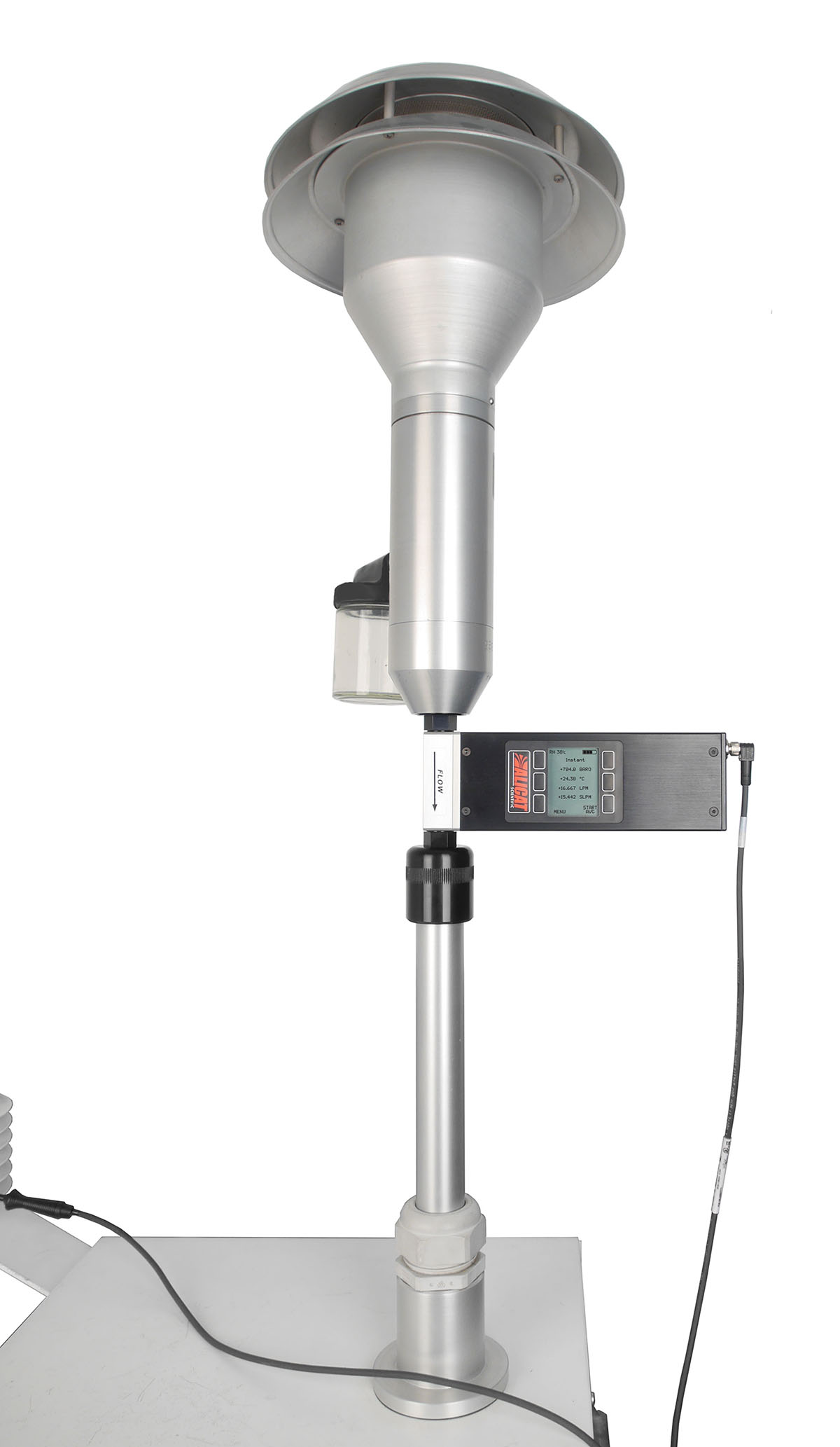

1.通過隨附適配接頭將66系列大氣采樣流量校準儀與顆粒物在線檢測儀相連;或通過隨附倒鉤接頭及硅軟管相連接。

2.一鍵開啟66系列，即可開始監測實時流量（實際流量與標準工況下的流量）、大氣壓力、溫度。

3.按START AVG（平均流量）開始測量每一個流量較準點，66系列大氣采樣流量校準儀將從每秒鐘1000次的測量中取流量平均值;重復該步驟標定下一個流量標定點。

4.采集實時與某段時間內的測量數據（通過USB數據線連接校準儀與電腦）。

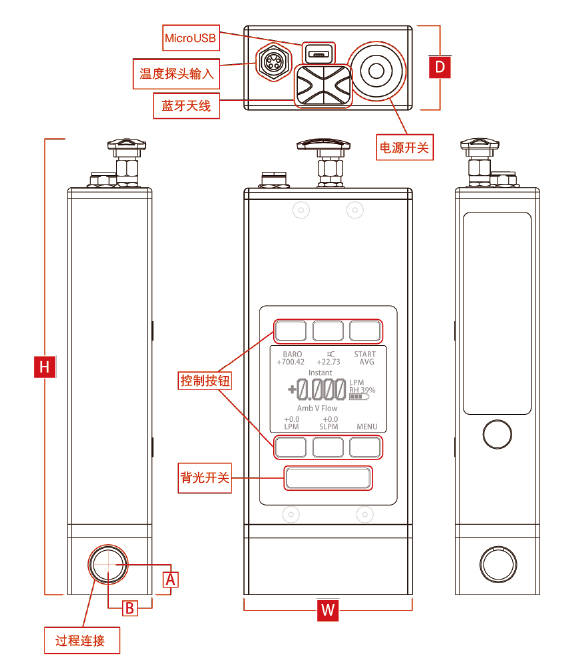

尺寸詳圖

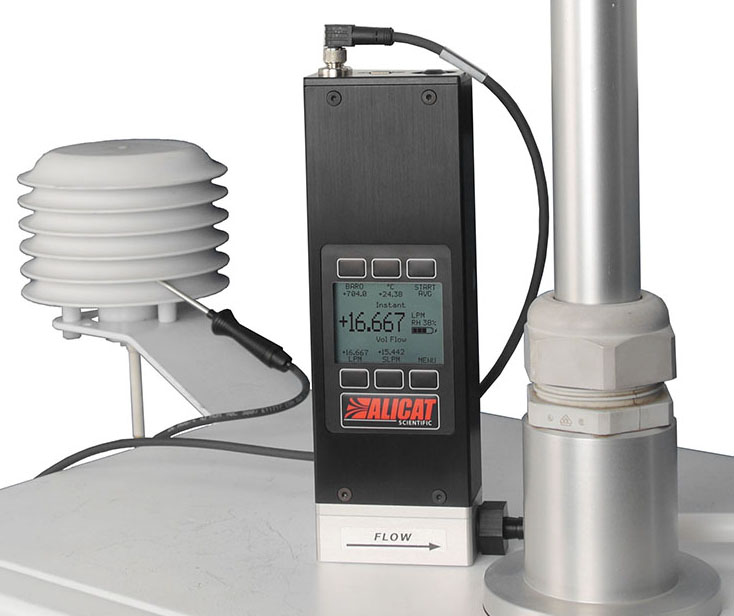

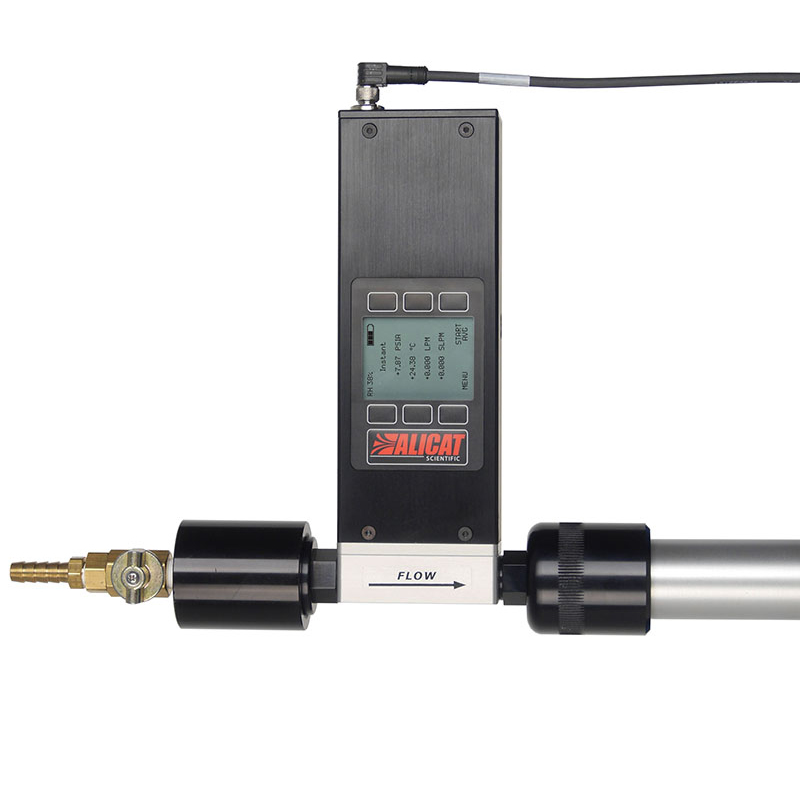

產品大圖

氣體編碼

訂貨選型

訂貨時，須指定如下參數：

●  型號系列：66系列

●  氣體種類：空氣

●  流量范圍：0.125-25LPM/SLPM

●  工作溫度：

●  入口壓力：

●  出口壓力：

●  過程連接尺寸和類型：1/4" NPT內螺紋

●  數字輸入輸出信號：Micro-USB-B和藍牙
