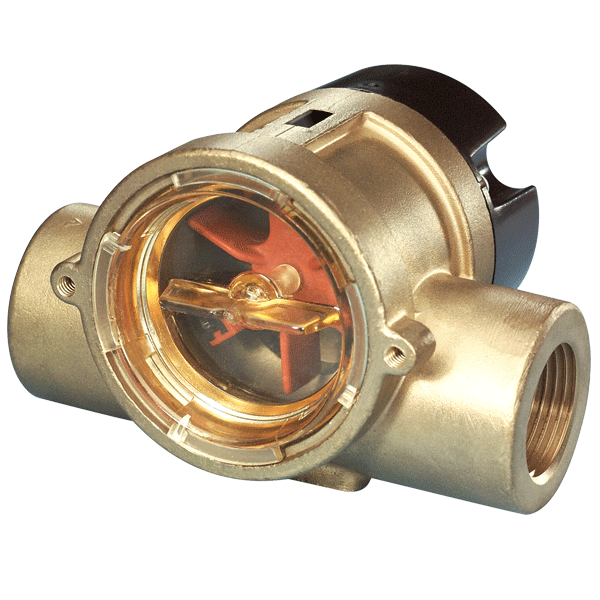

Dwyer 可視流量指示器 SF2系列

單刀雙擲或脈沖輸出，可視流量，黃銅主體

SF2系列視窗流量計結合了可視流量和繼電器或脈沖輸出的功能為一體。黃銅整體結構，組合在一起的轉輪和陶瓷軸可使該產品在禁受高溫，高壓和化學腐蝕。如需流量開關設定請選擇帶單刀雙擲繼電器輸出的SF2-1儀表，該儀表能夠在選定的流量范圍調整設定值，動態轉輪能夠防止堵塞和故障。如要進行流量監視或計量，請選擇能輸出與流速成比例的脈沖輸出的SF2-2儀表。4.5-24VDC脈沖輸出可與絕大部分數字儀表配合。

應用及案例

· 冷卻和潤滑循環系統

· 暖通空調系統

· 腐蝕性化學藥品測量

· 投量系統

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

· 黃銅，整體結構，一體式復合轉子和陶瓷軸提供了更廣泛的化學，溫度和壓力性能的耐用性

· 設定點在指定流量范圍內完全可調

· 轉子的動態運行可防止卡塞和誤操作

技術指標

介質兼容的液體

材質黃銅，陶制的銷，PPS轉子，聚乙烯，和Viton? O形環

精度繼電器輸出：±5%；脈沖輸出：±7%（量程到達5GPM）， ±15%（量程到達60 GPM）

溫度范圍 -29～100 ℃（-20～212 °F）

壓力范圍 200 psig（13.8bar）@70°F

電源見表格

輸出 SPDT：1Amp，24VDC resistive；0.3 Amp，110VAC或4.5VDC到24VDC ，脈沖輸出（取決于型號）

電氣連接繼電器輸出型號：20AWG 聚

氯乙烯外殼 24" 電纜；脈沖輸出型號：22AWG 聚氯乙烯外殼，24" 電纜

工藝連接見表格

設定點誤差對繼電器輸出型，最大15%

最大粘度 200 SSU

機構認證 CE

選項配件

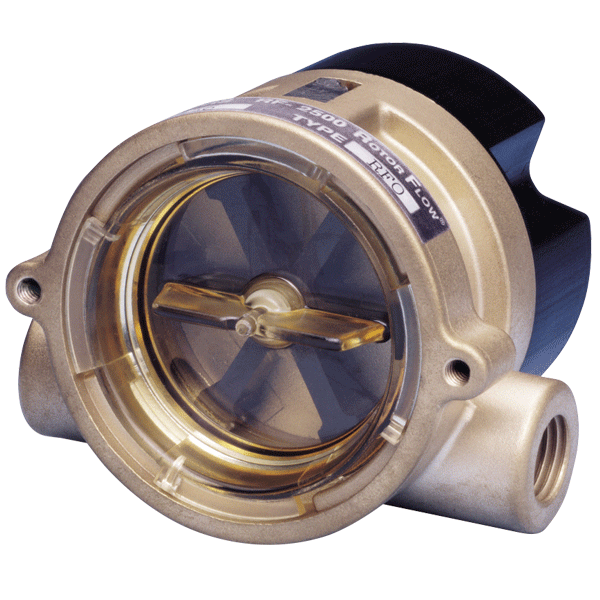

產品大圖

型號列表

型號表-單刀雙擲輸出
類別	量程（GPM）	電源	連接
SF2-104	0.5 - 5.0	24 VDC	1/4" 內螺紋 NPT
SF2-101	0.5 - 5.0	110 VAC	1/4" 內螺紋 NPT
SF2-114	4.0 - 20.0	24 VDC	1/2" 內螺紋 NPT
SF2-111	4.0 - 20.0	110 VAC	1/2" 內螺紋 NPT
SF2-124	5.0 - 30.0	24 VDC	3/4" 內螺紋 NPT
SF2-121	5.0 - 30.0	110 VAC	3/4" 內螺紋 NPT
SF2-134	8.0 - 60.0	24 VDC	1" 內螺紋 NPT
SF2-131	8.0 - 60.0	110 VAC	1" 內螺紋 NPT

型號表-脈沖輸出
類別	量程（GPM）	電源	連接
SF2-204	0.5 - 5.0	4.5 - 24 VDC	1/4" ? 內螺紋 NPT
SF2-214	4.0 - 20.0	4.5 - 24 VDC	1/2" ? f內螺紋 NPT
SF2-224	5.0 - 30.0	4.5 - 24 VDC	3/4" ? 內螺紋 NPT
SF2-234	8.0 - 60.0	4.5 - 24 VDC	1" ? 內螺紋 NPT
SF2-131	8.0 - 60.0	110 VAC	1" 內螺紋 NPT

訂貨選型

尺寸-in [mm]
型號	A	B	C	D	型號	A	B	C	D
SF2-104	3-1/64 [76.6]	-	7/8 [22.23]	2-21/64 [59.13]	SF2-134	3-61/64 [100.41]	-	1-1/16 [26.99]	2-61/64 [75]
SF2-101	3-1/64 [76.6]	4-1/2 [114.3]	7/8 [22.23]	-	SF2-131	3-61/64 [100.41]	4-49/64 [121.05]	1-1/16 [26.99]	-
SF2-114	3-1/64 [76.6]	-	7/8 [22.23]	2-21/64 [59.13]	SF2-204	3-1/64 [76.6]	-	13/16 [20.64]	2-21/64 [59.13]
SF2-111	3-1/64 [76.6]	4-1/2 [114.3]	7/8 [22.23]	-	SF2-214	3-1/64 [76.6]	-	13/16 [20.64]	2-21/64 [59.13]
SF2-124	3-61/64 [100.41]	-	1-1/16 [26.99]	2-61/64 [75]	SF2-224	3-61/64 [100.41]	-	1-1/16 [26.99]	2-61/64 [75]
SF2-121	3-61/64 [100.41]	4-49/64 [121.05]	1-1/16 [26.99]	-	SF2-234	3-61/64 [100.41]	-	1-1/16 [26.99]	2-61/64 [75]
