測量氣體或液體；量程：從56～340L/M到56～623L/M（空氣）；從0.19～3.8L/M到19～189L/M（水）；精度：±2.5%FS；安裝不受限制（可水平、垂直）；可選耐高溫204℃、高壓40MPa

產品簡介：

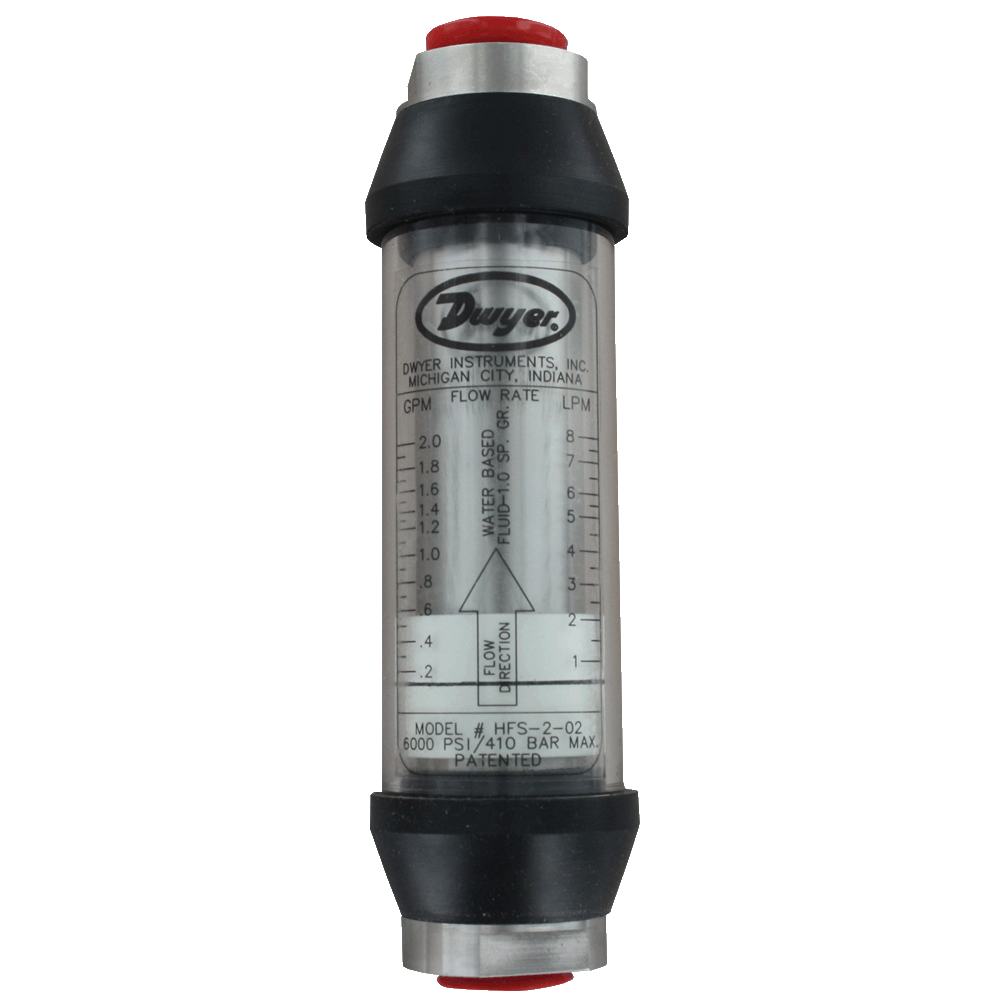

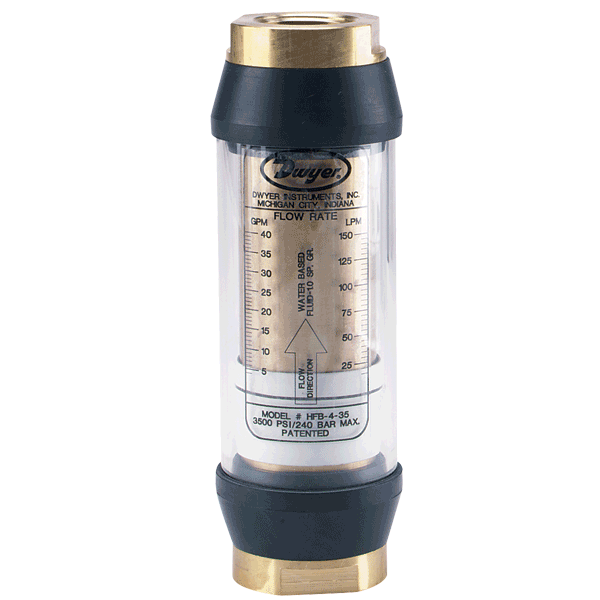

低價格的HF系列在線式流量監測計的設計理念基于一個浮動鋒利的孔盤和可變面積流量測量這兩個專利，可產生在超過中心的三分之一刻度時精度保持在±2.5%的良好效果。此獨一無二的設計可允許在流體粘度達到500SSU的情況下保證其精度性。所有內在的接液部件包含在一個密封的金屬管狀外殼之內，從而可在本質上確保HF系列的維護自由性。通過錐形軸兩側的彈簧、鋒利孔盤和環形移動磁體，流量介質被轉換成線性運動。移動磁體可驅動一個配在流管外側、清晰可視的磁體配套件，此配套件置于透明的Lexan?管保護之下。磁體配套件上的外環可在直讀刻度上顯示當前流速。橡膠緩沖器可抵抗外部沖擊。
單流向的設計，HF系列監測計推薦使用在至少74到200微米網篩的系統過濾上。一些應用也可能要求磁體過濾。這些流量計不要求進口和出口鉛直安裝，也可以水平，垂直，或顛倒安裝。
應用領域
HF流量監測計可用于設置流速，液壓馬達和汽缸調速。檢查泵的高壓性能，減壓閥設定，農業手動噴流系統，建筑或工業機械，電力工具和設備。監視空氣使用鋁制的型號。石化操作用銅制或不銹鋼制的型號。
產品規格
應用介質：兼容性氣體或液體
接液材質：主體：鋁，銅或304SS；密封體：Buna-N（丁腈橡膠）或Viton?；磁體：外套Alnico?的Teflon?；其他內部件：304SS
粘度：500SSU
耐溫極限：HFA，HFB和HFS型號：116℃（240℉）；HFH型：204℃（400℉）
耐壓極限：HFA型：600psig（41bar、4.1MPa）；HFB和HFH型：3500psig (240bar、24MPa)；HFS型：6000psig（413bar、41.3MPa）
精度：±4%FS在整個量程上，±2.5%在超過中心的三分之一刻度時
再現性：±1%滿量程
裝載重量：1/8到1/2″內螺紋NPT：0.9kg（2 Lb）；3/4到1″內螺紋NPT：1.59kg（3.5 Lb）；1-1/2″內螺紋NPT：5kg（11 Lb）
